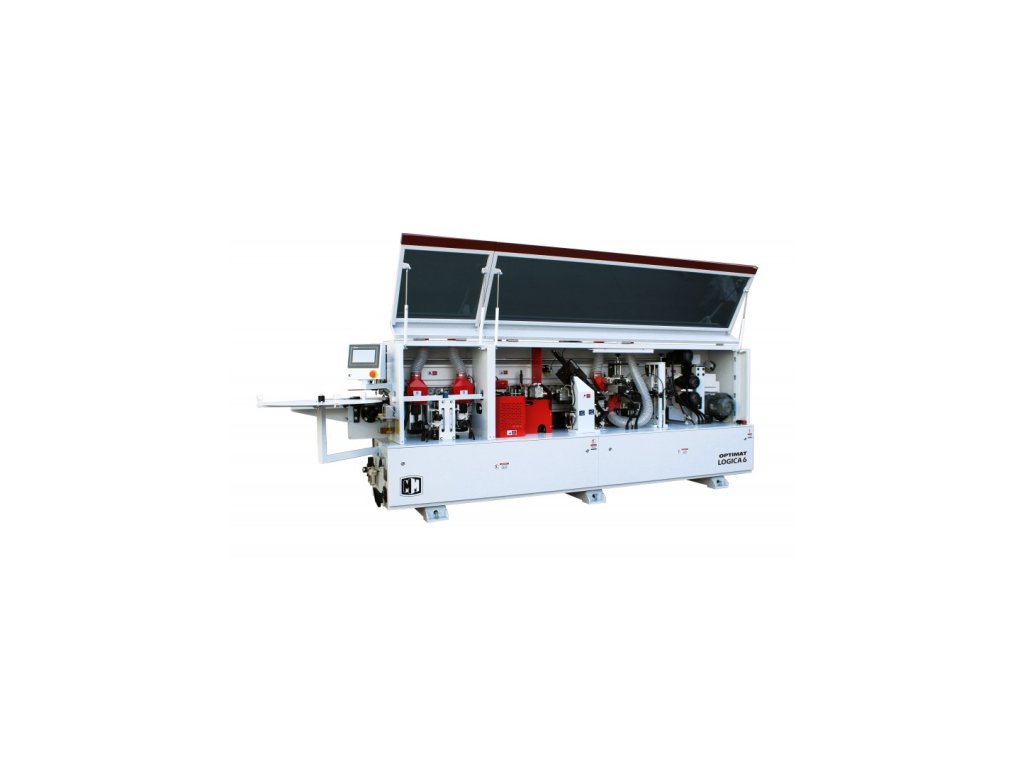

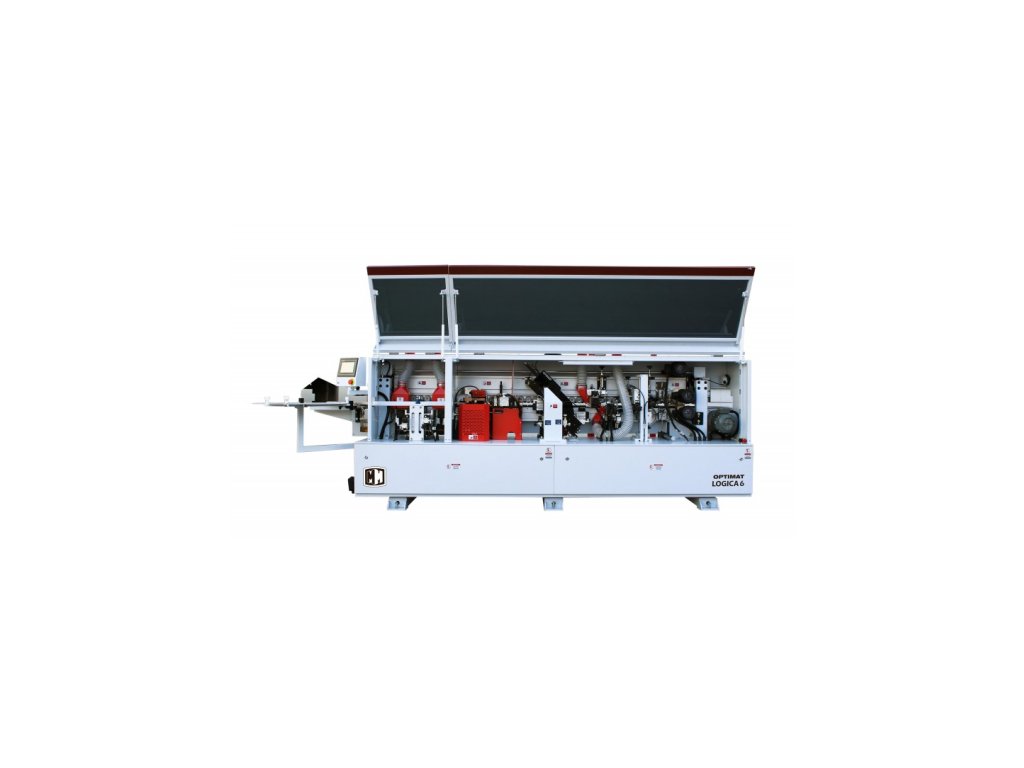

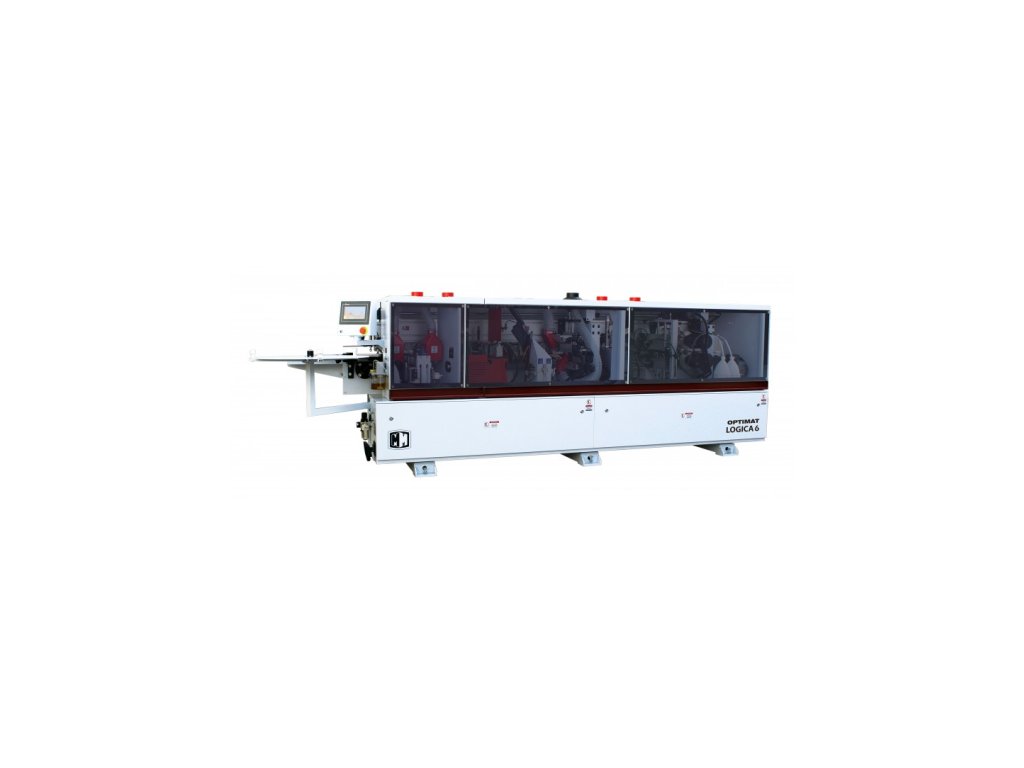

Olepovačka hran s předfrézováním OPTIMAT LOGICA 6, radiální škrabka, plochá (lepicí) škrabka, stříkací systém, leštička
Na rozdíl od jiných kompaktních olepovacích strojů na hrany byly všechny funkční moduly Logica 6 převzaty a vhodně upraveny z průmyslových olepovacích strojů, přičemž si zachovává stejnou vysokou přesnost, účinnost, odolnost a stabilitu jako u průmyslových olepovacích strojů.
Logica 6 je prostorově úsporná a vynikající olepovací zařízení hran. Vhodné pro malé a střední podniky, truhlářské dílny a také pro podporu výroby malých sérií ve velkých nábytkářských továrnách.
- Tloušťka hrany: 0,4 - 3 mm
- Tloušťka lepených desek: 12 - 45 mm
- Minimální délka lepených desek: 80 mm
- Minimální šířka lepených desek: 60 mm
- Rychlost mechanického posuvu: 8 / 11 / 13 m/min.
- Teplota lepidla: 185 - 210 ℃
- Objem nádrže: 2,5 - 3 kg
- Otáčky hlavní frézovací hlavy: 12 000 ot/min
- Poloměr zaoblení: R=2 mm
- Provozní tlak stlačeného vzduchu: 6 - 8 barů
- Předfrézovací jednotka: 1,8 kW x 2
- Válečková jednotka pro nanášení lepidla: 0,75 kW
- Ohřívací jednotka lepidla: 1,5 kW
- Frézovací jednotka: 0,37 x 2 kW
- Hlavní frézovací jednotka: 0,75 kW x 2
- Motor dopravního pásu: 1,5 kW
- Celkové rozměry: 3850 x 700 x 130 mm
- Hmotnost: 1000 kg

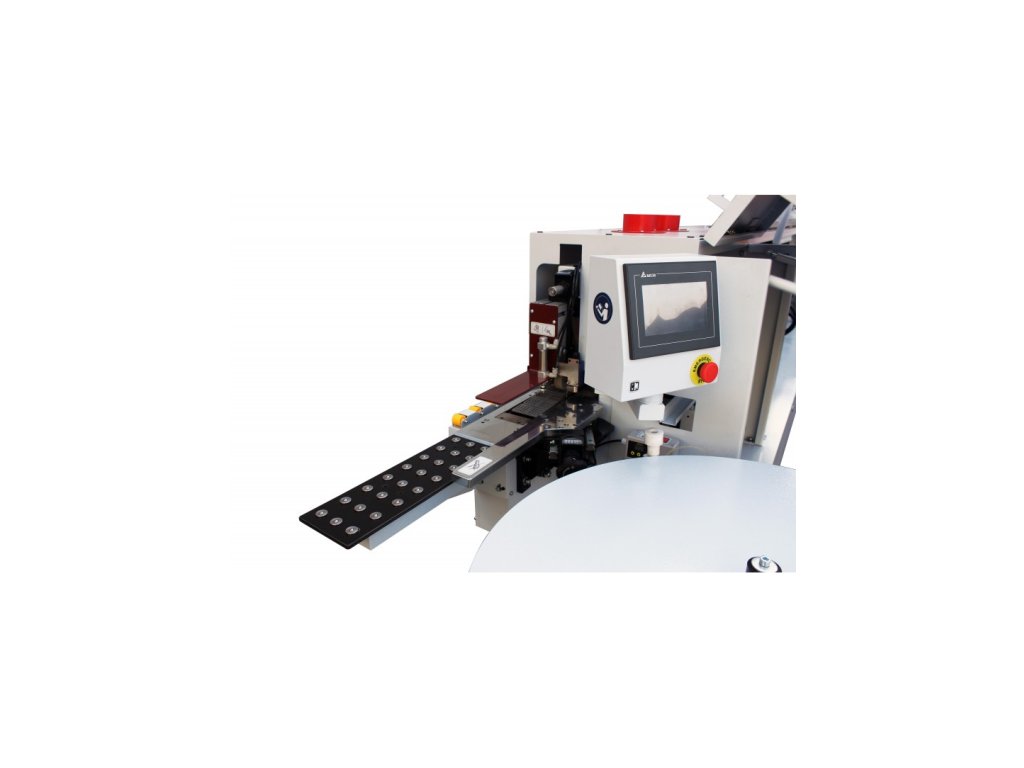

Ovládací panel
- 14palcová dotyková obrazovka PLC DELTA
- inteligentní indikátor chyb.
Dopravní systém
- transportní blok odolný proti oděru,
- stabilní startování motoru s brzdovým systémem.
Tlakový paprsek
- vyrobeno ze zesíleného profilu hliníkové slitiny.
Bezpečnostní zařízení: značka Honeywell
- zařízení splňuje příslušné národní normy;
- Válec omezuje mezeru mezi transportními deskami, aby se chránilo zpracování každého kusu.

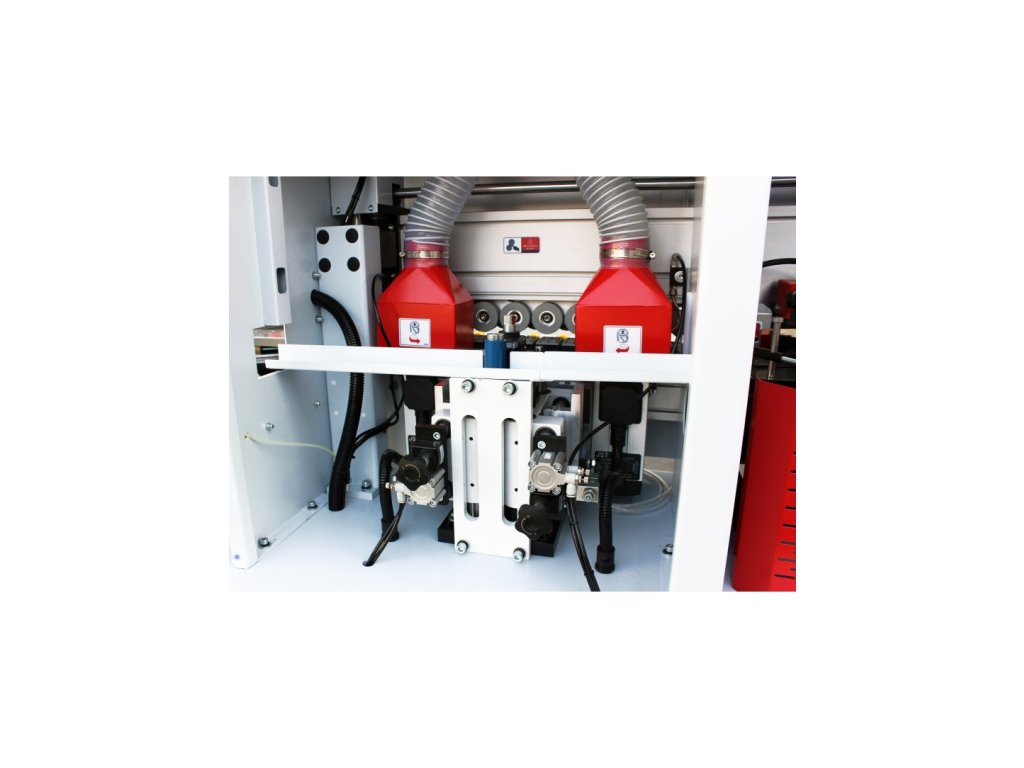

Předfrézování: diamantová fréza, dva motory
- Frézovaná hrana je rovná a hladká, což usnadňuje přesnost v následných procesech.
- Předehřátí okrajů materiálu topnou lampou.
Lepení
- Lepicí mechanismus se přizpůsobí struktuře obrobku, čímž zajistí rovnoměrné nanášení lepidla a pevné slepení.
Střih zepředu dozadu
- konvenční jednoduchá vodicí lišta před a za předním zařízením, vysoká spolehlivost, vysoká účinnost.
Hlavní frézování: dva motory
Radiální škrabka
Plochá škrabka (s lepidlem)
- pro odstraňování zbytků lepidla vzniklých v důsledku vytékání lepidla z lepeného spoje.
Postřikovací systém
- maximalizace efektivity a rychlosti výroby
- dvoubodový: před předfrézováním a před leštěním
Leštění
- Lešticí jednotka používá bavlněný lešticí kotouč k dosažení hladkého povrchu.
Vnitřní osvětlení
Automatické mazání
Elektrické zařízení: značka Delta
- vstupní napětí 380 V;
- nezávislé řízení frekvenčního měniče s funkcí brzdění motorem;
- elektrická zařízení a spotřebiče splňují příslušné národní normy.
Nízkonapěťové součástky.
- odolný provoz hlavních nízkonapěťových komponentů díky použití značky Siemens.
Olepovačka hran LOGICA 6 používá díly a komponenty od známých značek, jako jsou: DELTA, SIEMENS, OMRON, AUTONICS, HONEYWELL, AIRTAC.
