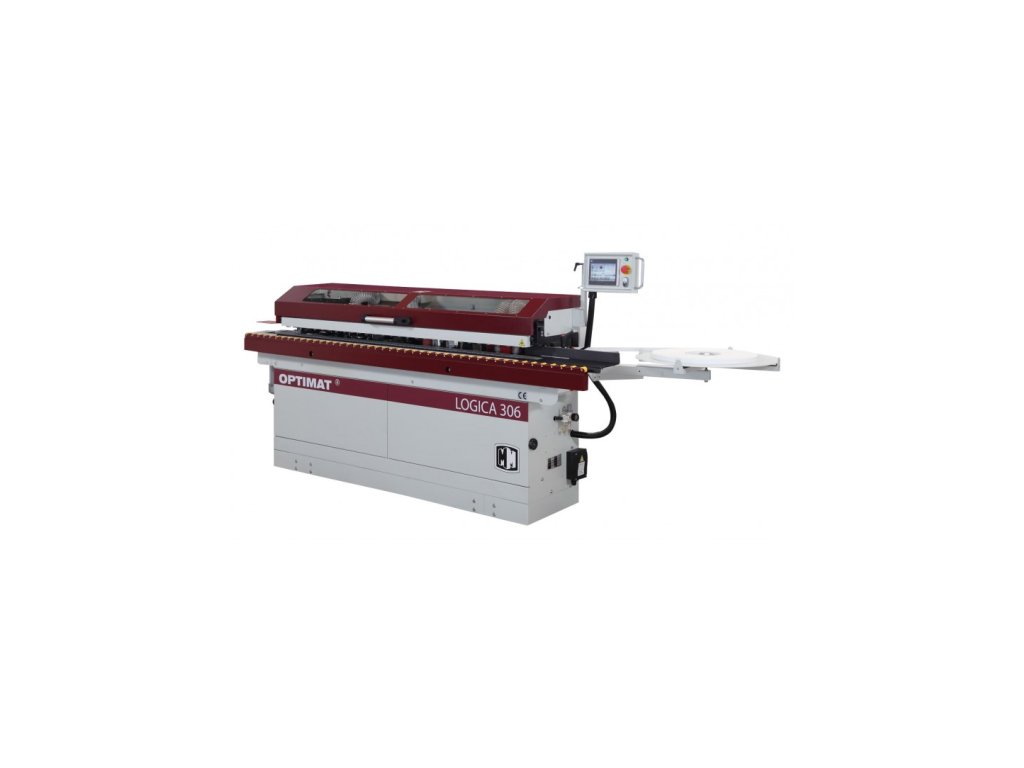

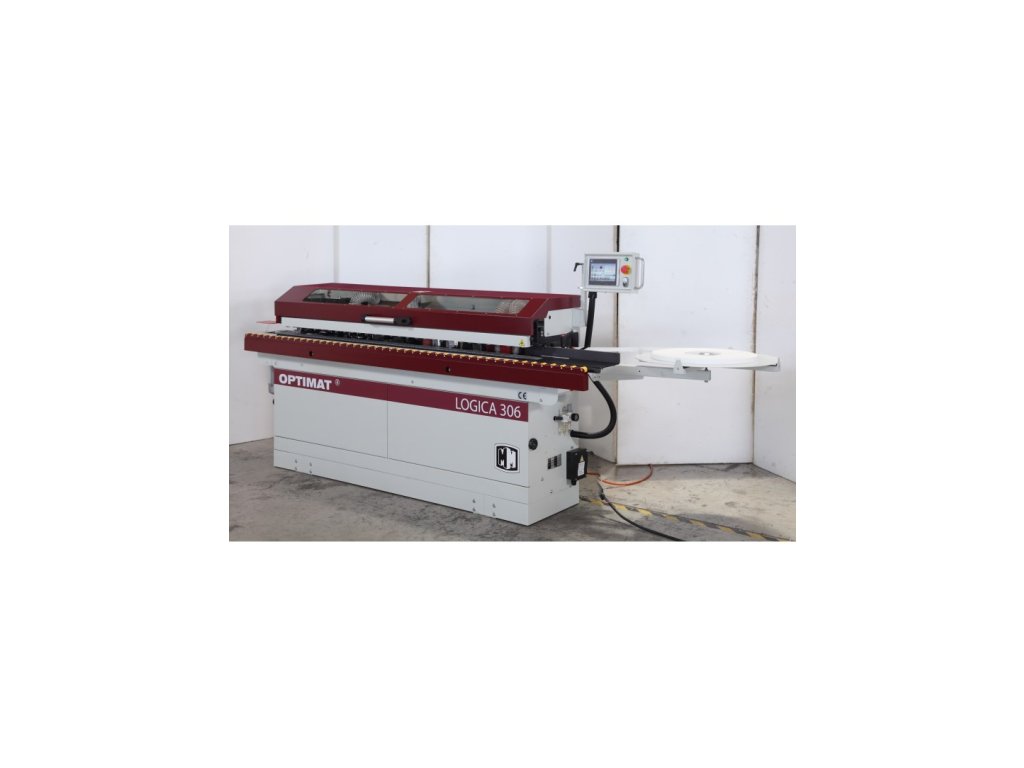

Olepovačka hran OPTIMAT LOGICA s předfrézováním

369 900 Kč
okleiniarka krawedziowa optimat logica ze wstepnym frezowaniem

Olepovačka hran OPTIMAT LOGICA s předfrézováním

Kód: OL04

Detailní popis produktu

●  Tato olepovačka hran se používá k lepení hran nábytkových prvků s dýhou a hranami z PVC, ABS atd. Maximální tloušťka hrany nesmí překročit 3 mm.

● Pojem lepení znamená provádění následujících operací v automatickém cyklu (standardní verze):

◦ odříznutí hrany z kotouče. Gilotinové nůžky odříznou příslušné části hrany z kotouče umístěného na odvíječi (max. průměr kotouče – 800 mm)

◦ předehřátí okraje desky.
Přední vodítko se zahřívá. Tento systém umožňuje vysušit příliš mokrý okraj desky, na který se následně nanese lepidlo.

◦ zarovnání hran desky předfrézováním.  Předfrézování eliminuje vady vznikající při řezání desky, jako například: nedostatečná  kolmost, stopy po rýhovacím nástroji, hrany „nabobtnalé“ od vlhkosti atd.

● Používají se 2 diamantové hlavice.

● Nanášení lepidla na hranu desky. Nastavitelná vrstva tavného lepidla se nanáší pomocí lepicího válečku ponořeného do vyhřáté nádrže na lepidlo. Nádrž je potažena teflonem a má 5 topných těles s celkovým výkonem 1300 W.

●Lepeníhranymeziadeskou je zajištěno sadou 2 přítlačných válečků s nastavitelnou přítlačnou silou a vhodně konfigurovanými.● Odříznutí začátku a konce hrany v jedné rovině s deskou. Tuto operaci provádí 2čepelová řezačka, která nejprve odřízne přední přídavek, poté dožene zadní stranu formátu a odřízne zadní stranu.


●  Podélné frézování přebytečné hrany (v jedné rovině s deskou). Lineární frézka s frézami o poloměru 2 mm současně zaobluje hranu o stupeň v závislosti na tloušťce hrany.

● Korekce poloměru a odstranění přebytečného lepidla (škrabka na poloměr).  Vyhlazuje zaoblení po lineární frézce. Používá se výhradně pro  PVC hrany. Lze jej snadno mechanicky vypnout bez ztráty  nastavení.

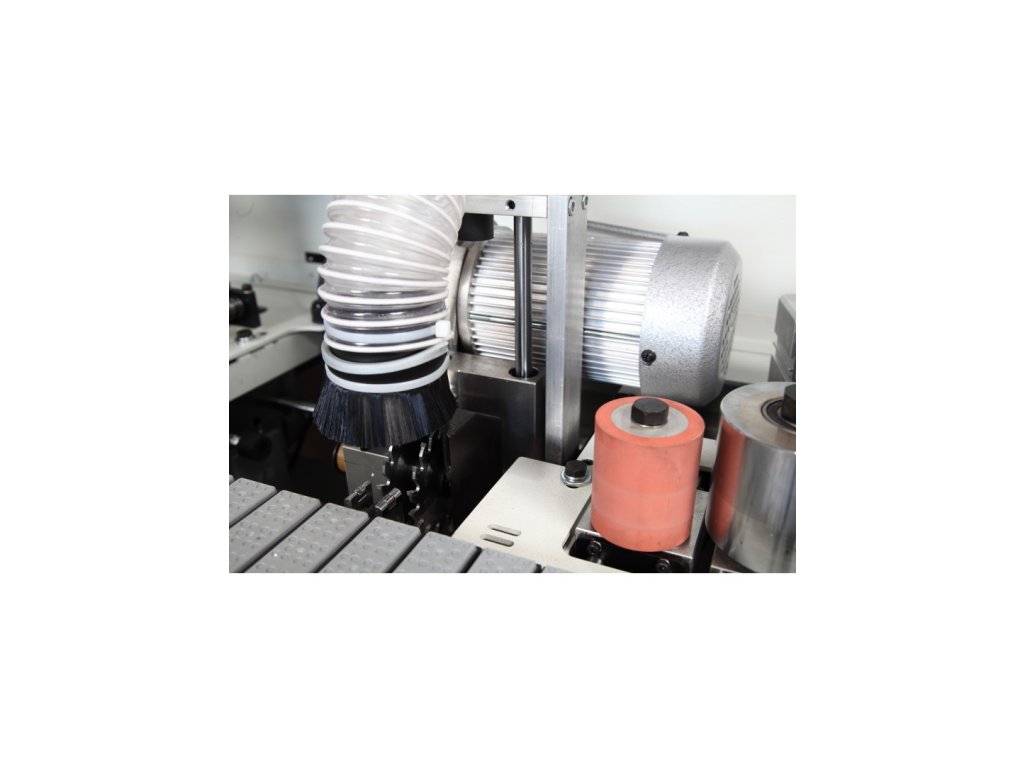

●  Leštění hrany ráfku po frézování. Leštička má horní a spodní motor s lešticími kotouči z tkaniny (fi120/fi20x20) s možností naklonění o cca 10 stupňů

●  Alternativní možnost místo leštičky:

◦ odstranění přebytečného lepidla (plochá škrabka)

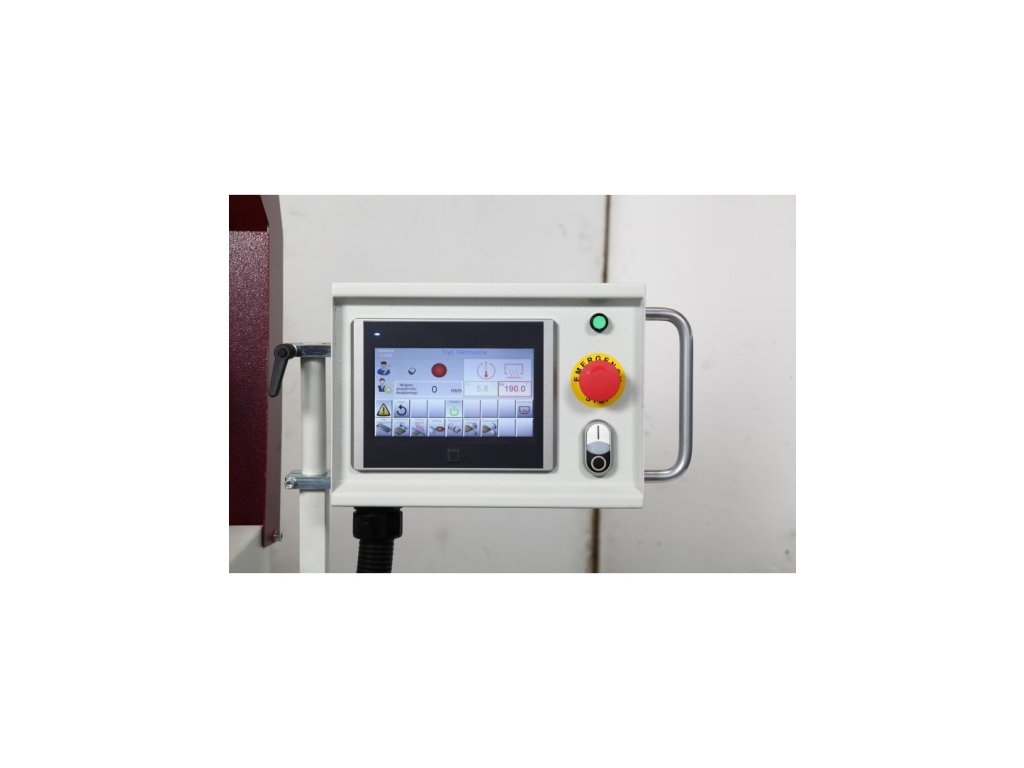

●  Přímé podávání nábytkových formátů, postupně k jednotlivým zpracovatelským jednotkám, je zajištěno mechanickým podáváním sestávajícím ze silného řetězového podavače a přítlaku válečků. Gumové válečky a řetězové podložky nezpůsobují škrábance ani na jemné struktuře lepených desek (např. lakovaných desek). ●  Stroj je ovládán elektronickým dotykovým panelem.



Vlastnosti - Olepovačka hran OPTIMAT LOGICA s předfrézováním

Tloušťka hrany 0,4 - 3 mm
Tloušťka lepených desek 12–45 mm
Rozdíl v šířce hrany a tloušťce desky max. 4 mm
Minimální délka lepených desek 90mm
Minimální šířka lepených desek 90mm
Mechanická rychlost posuvu 7 m/min
Teplota lepidla 130–250 °C
Objem nádrže 1,2 l
Otáčky hlav hrubovací frézky 9000 ot/min
Velikost kolekce předfrézky 0–2 mm
Otáčky frézy lineární frézky 10 500 ot/min
Poloměr zaoblení R=2 mm
Rotace řezacích kuliček 8800 ot/min
Otáčky lešticího kotouče 2800 ot/min
Instalovaný výkon 6,0 kW
Tlak stlačeného vzduchu 7–8 taktů
Odsávací tryska min. 3 500 m3/h průměr 100 mm
Rozšířená šířka stolu (stabilní luneta) 560 mm
Pracovní výška stolu 856 mm
Rozměry (D x Š x V) 3200x1200x1200mm
Čistá hmotnost 500 kg
Tisk Zeptat se
●  Tato olepovačka hran se používá k lepení hran nábytkových prvků s dýhou a hranami z PVC, ABS atd. Maximální tloušťka hrany nesmí překročit 3 mm.

● Pojem lepení znamená provádění následujících operací v automatickém cyklu (standardní verze):

◦ odříznutí hrany z kotouče. Gilotinové nůžky odříznou příslušné části hrany z kotouče umístěného na odvíječi (max. průměr kotouče – 800 mm)

◦ předehřátí okraje desky.
Přední vodítko se zahřívá. Tento systém umožňuje vysušit příliš mokrý okraj desky, na který se následně nanese lepidlo.

◦ zarovnání hran desky předfrézováním.  Předfrézování eliminuje vady vznikající při řezání desky, jako například: nedostatečná  kolmost, stopy po rýhovacím nástroji, hrany „nabobtnalé“ od vlhkosti atd.

● Používají se 2 diamantové hlavice.

● Nanášení lepidla na hranu desky. Nastavitelná vrstva tavného lepidla se nanáší pomocí lepicího válečku ponořeného do vyhřáté nádrže na lepidlo. Nádrž je potažena teflonem a má 5 topných těles s celkovým výkonem 1300 W.

●Lepeníhranymeziadeskou je zajištěno sadou 2 přítlačných válečků s nastavitelnou přítlačnou silou a vhodně konfigurovanými.● Odříznutí začátku a konce hrany v jedné rovině s deskou. Tuto operaci provádí 2čepelová řezačka, která nejprve odřízne přední přídavek, poté dožene zadní stranu formátu a odřízne zadní stranu.


●  Podélné frézování přebytečné hrany (v jedné rovině s deskou). Lineární frézka s frézami o poloměru 2 mm současně zaobluje hranu o stupeň v závislosti na tloušťce hrany.

● Korekce poloměru a odstranění přebytečného lepidla (škrabka na poloměr).  Vyhlazuje zaoblení po lineární frézce. Používá se výhradně pro  PVC hrany. Lze jej snadno mechanicky vypnout bez ztráty  nastavení.

●  Leštění hrany ráfku po frézování. Leštička má horní a spodní motor s lešticími kotouči z tkaniny (fi120/fi20x20) s možností naklonění o cca 10 stupňů

●  Alternativní možnost místo leštičky:

◦ odstranění přebytečného lepidla (plochá škrabka)
●  Přímé podávání nábytkových formátů, postupně k jednotlivým zpracovatelským jednotkám, je zajištěno mechanickým podáváním sestávajícím ze silného řetězového podavače a přítlaku válečků. Gumové válečky a řetězové podložky nezpůsobují škrábance ani na jemné struktuře lepených desek (např. lakovaných desek). ●  Stroj je ovládán elektronickým dotykovým panelem.



Vlastnosti - Olepovačka hran OPTIMAT LOGICA s předfrézováním

Tloušťka hrany 0,4 - 3 mm
Tloušťka lepených desek 12–45 mm
Rozdíl v šířce hrany a tloušťce desky max. 4 mm
Minimální délka lepených desek 90mm
Minimální šířka lepených desek 90mm
Mechanická rychlost posuvu 7 m/min
Teplota lepidla 130–250 °C
Objem nádrže 1,2 l
Otáčky hlav hrubovací frézky 9000 ot/min
Velikost kolekce předfrézky 0–2 mm
Otáčky frézy lineární frézky 10 500 ot/min
Poloměr zaoblení R=2 mm
Rotace řezacích kuliček 8800 ot/min
Otáčky lešticího kotouče 2800 ot/min
Instalovaný výkon 6,0 kW
Tlak stlačeného vzduchu 7–8 taktů
Odsávací tryska min. 3 500 m3/h průměr 100 mm
Rozšířená šířka stolu (stabilní luneta) 560 mm
Pracovní výška stolu 856 mm
Rozměry (D x Š x V) 3200x1200x1200mm
Čistá hmotnost 500 kg
Tisk Zeptat se
Kategorie: Stroje na olepování hran
Dostupnost: Skladem
369 900 Kč
447 579 Kč včetně DPH
